Dicompass Recorder manuál

Úvod

Tento dokument je určen pro uživatele produktu Dicompass Recorder. V tomto materiálu naleznete veškeré informace o funkcích a nastavení produktu.

1. Funkce

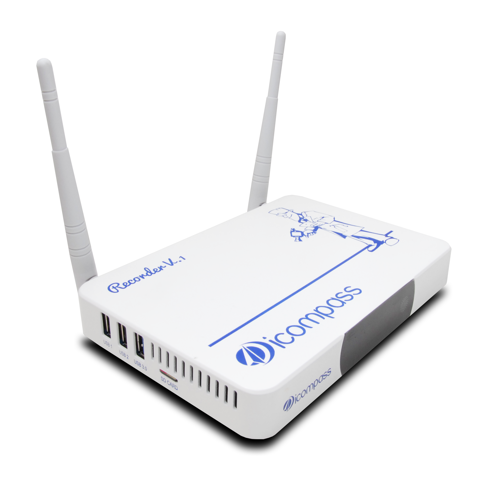

Dicompass Recorder je záznamové zařízení sloužící pro pořízení obrazových a zvukových dat. Získaná data zařízení se ukládají do video formátu H.264 nebo do statického snímku ve formátu JPEG. Následně jsou data H.264/JPEG zapracována do datového formátu DICOM a skrze DICOM komunikaci a datovou síť zdravotnického zařízení uloženy do PACS serveru.

2. Domovská stránka

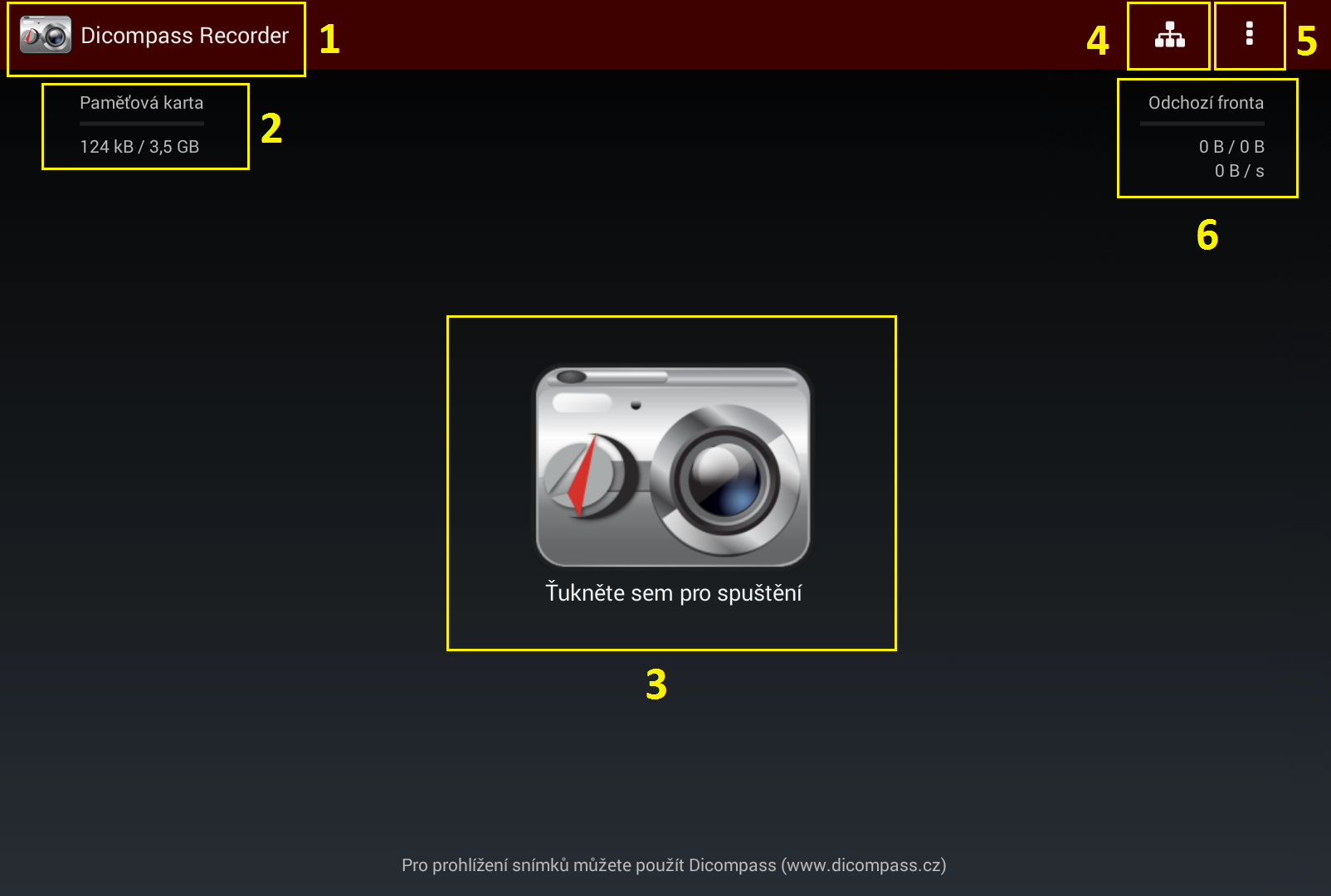

Na domovské stránce nalezneme těchto 7 položek:

Informace o aplikaci
- V této sekci nalezneme informace o typu licence, expiraci licence a zobrazení android ID
- Probíhá zde aktivace aplikace
Zaplněno/Celková kapacita na paměťové kartě
- Informační zobrazení zaplnění paměťové karty v zařízení
Spuštění aplikace
- Kliknutím na ikonu fotoaparátu se posuneme v procesu vytvoření snímku či videa
Zobrazení vybrané sítě/WIFI
- Přepnutí do prostředí android a vybrání požadované sítě nebo WIFI sítě
Menu aplikace
- Možnosti aplikace Dicompass Camera
  - Odeslat nyní - okamžité odeslání snímků z fronty na PACS server
  - Odchozí fronta - senzam odesílaných souborů na PACS server, možnost smazání jednotlivých souborů
  - Nastavení - viz sekce Nastavení
  - Konzole - Administrátorské rozhraní na správu aplikace
  - Ukončit - Ukončení aplikace
Informace o odeslání/čekací frontě snímků
- zobrazení průběhu odeslání snímků do PACS systému
- zobrazení fronty snímků pro odeslání viz sekce Odchozí fronta

3. Vytvoření snímku/videa

V této sekci je popsán postup vytvoření záznamu a snímku pacienta.

3.1. Zadání pacienta

Pacienta je možné vybrat dvěma způsoby.

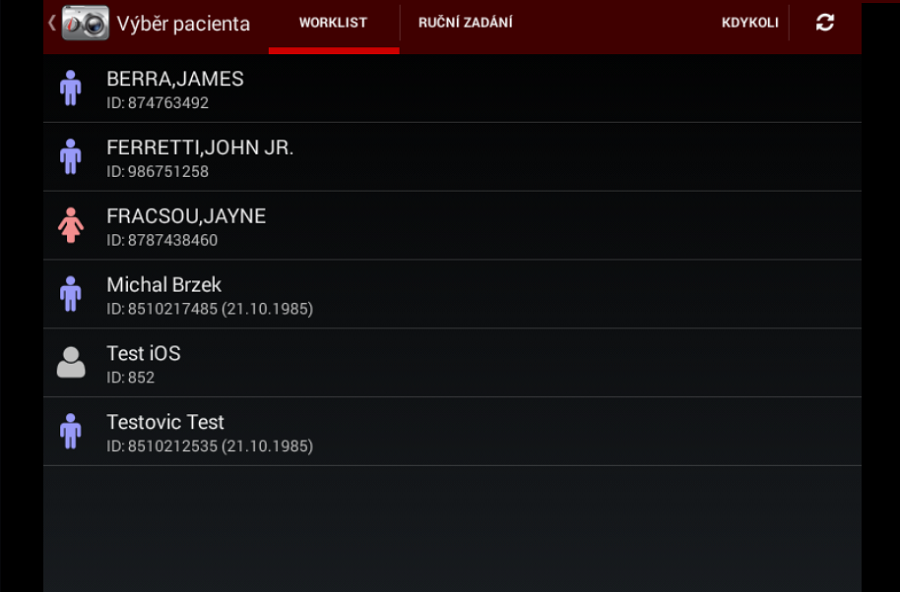

První možností je výběr pacienta z worklistu. Ten obsahuje pacienty, kteří jsou předem zaevidováni, objednáni nebo pacienty čekající na vyšetření. Na obrázku níže je zobrazení pacientů čekajících na vyšetření z worklistu. V seznamu pacientů stačí kliknout na daného pacienta.

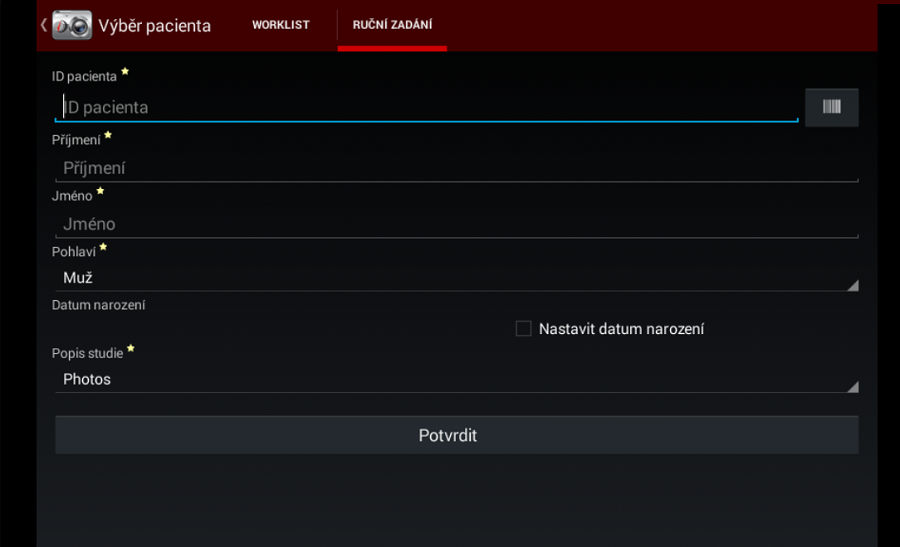

Druhá varianta spočívá v ručním zadání pacientových detailů. Povinně se vyplňuje ID pacienta (rodné číslo), Přijmení, Jméno a Popis studie. Pohlaví a datum narození vyplní software automaticky dle zadaného rodného čísla. Vše je znázorněno na obrázku níže.

Je možné už vyhledat předem zadaného pacienta v databázi. Při vyplňování rodného čísla, software automaticky našeptává dokončení rodného čísla a k tomu jména pacientů. Uživatel má za úkol rozhodnut zda se daný pacient shoduje či ne. Pokud ano, stačí kliknout na zvoleného pacienta a údaje se dovyplní.

Je velice důležité zadávat paceintovi údaje se 100% přesností. Při špatně zadaném rodném čísle, přijmení, jména jsme schopni omylem duplikovat jednoho pacienta pod různými údaji. Snímky se tudíž nespárují.

3.2. Vytvoření záznamu/snímku

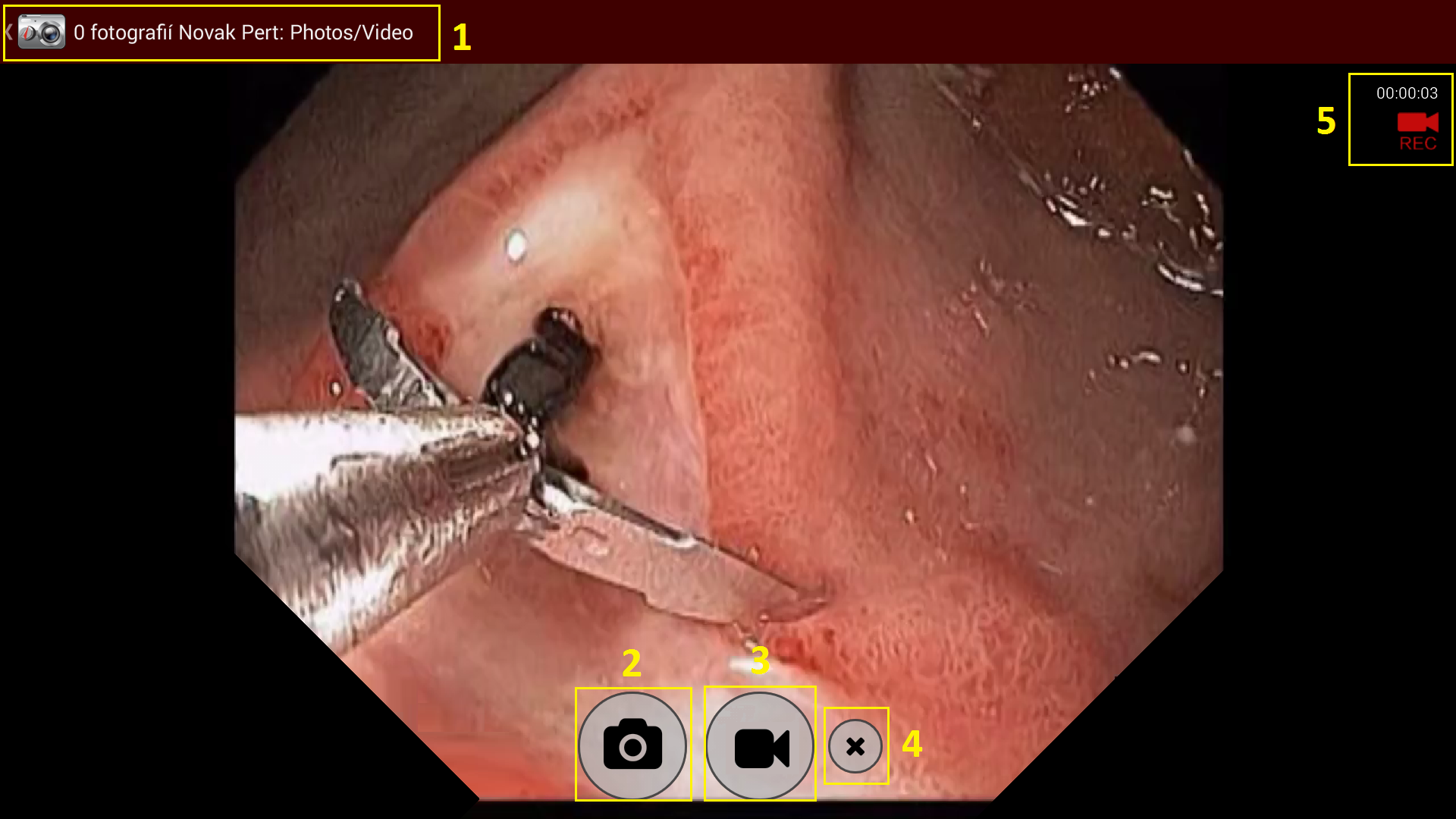

Po vybrání pacienta se software přepne do náhrávacího režimu, kde na pozadí vidíme signál z kamery, či jiného záznamového zařízení. Uživatel za pomoci tlačítka 2 sejme daný snímek ze záznamu nebo za pomoci tlačítka 3 zapne/vypne nahrávání záznamu. Je možné nahrávat záznam a do toho vytvářet snímky.

*Popis tlačítek na ploše (viz obrázek výše):

Název vytvořené studie (pokud není nastaveno jinak)
Dotykové pořízení snímku
Dotykové zapnutí/vypnutí nahrávání záznamu
Zrušení/oprava snímků
Aktuální čas nahrávaného videa (červená ikona kamery bliká)

Po stisknutí tlačítka 4 je možnost vytvořené snímky oříznout, smazat či prohlédnout před uložením na PACS server. Video záznamy je možné pouze mazat.

3.2.1. Oříznutí

Oříznutí probíhá za pomoci žlutých linek ve vyfoceném snímku. Jejich horizontálním či vertikálním tažením nastavíme požadovanou oblast. Viz obrázek níže.

3.2.2. Smazání

Pro smazání daného snímku slouží ikona malého odpadkového koše. Viz obrázek níže.

Další případné ikony (popsáno zleva do prava):

Ikona fotoaparátu (vlevo) - pořízení nového snímku/videa
Ikona diskety - uložení snímku/videa na PACS server
Ikona šipek (vpravo) - znova načtení (refresh)

4. Nastavení

Nastavení je rozděleno do pěti částí (spojení, obraz, meta data, popis, aplikace). Podrobnosti o každém nastavení a konfiguraci najdete v jednotlivých kapitolách.

Jakákoliv změna nastavení se musí uložit přes ikonu "diskety" umístěnou v pravém horním rohu.

Zpět na domovskou stránku se dostaneme za pomocí kliku na šipku v levém horním rohu. (Změny v nastavení nebudou uloženy)

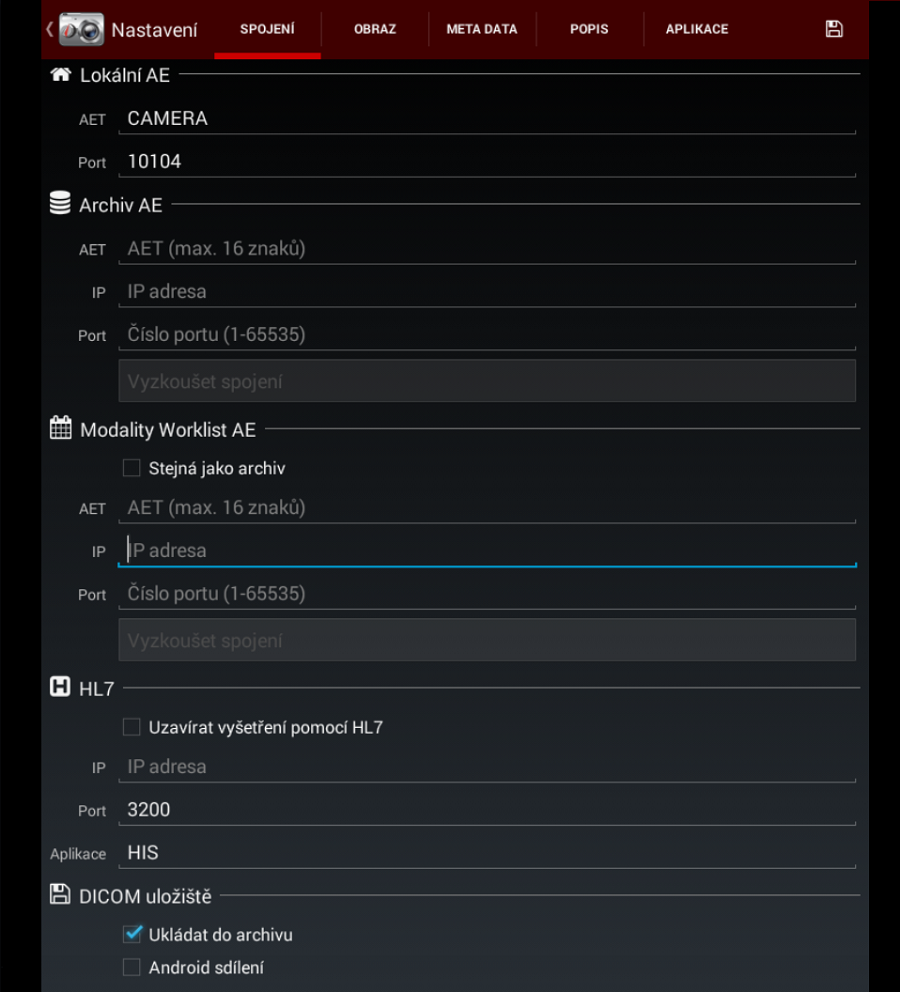

4.1. Spojení

Tato sekce nám umožňuje konfigurovat síťové parametry zařízení.

4.1.1. Lokální AE

AET - unikátní označení zařízení
Port - číslo portu pro DICOM komunikaci

4.1.2. Archiv AE

AET - název aplikační entity - unikátní označení DICOM uzlu
IP - IP adresa
Port - číslo portu pro DICOM komunikaci

Vyzkoušet spojení - po stisknutí se ověří spojení mezi zařízením a PACS serverem

4.1.3. Modality Worklist AE

Stejná jako archiv - zkopíruje se předchozí nastavení AET, IP adresy a Portu

AET - název aplikační entity - unikátní označení DICOM uzlu
IP - IP adresa
Port - číslo portu pro DICOM komunikaci

Vyzkoušet spojení - po stisknutí se ověří spojení mezi zařízením a PACS serverem

4.1.4. HL7

Standard pro přenos klinických a administrativních dat mezi aplikacemi třetích stran.

IP - adresa pro protokol HL7
Port - port k přístupu
Aplikace -

4.1.5. Dicom uložiště

Ukládat do archivu - Uložení pořízených dat do archivu

Android sdílení - při zaškrtnutí se při pořízení snímku zobrazí možnost sdílet data přes aplikace třetích stran (Facebook, Email, Instagram apod.).

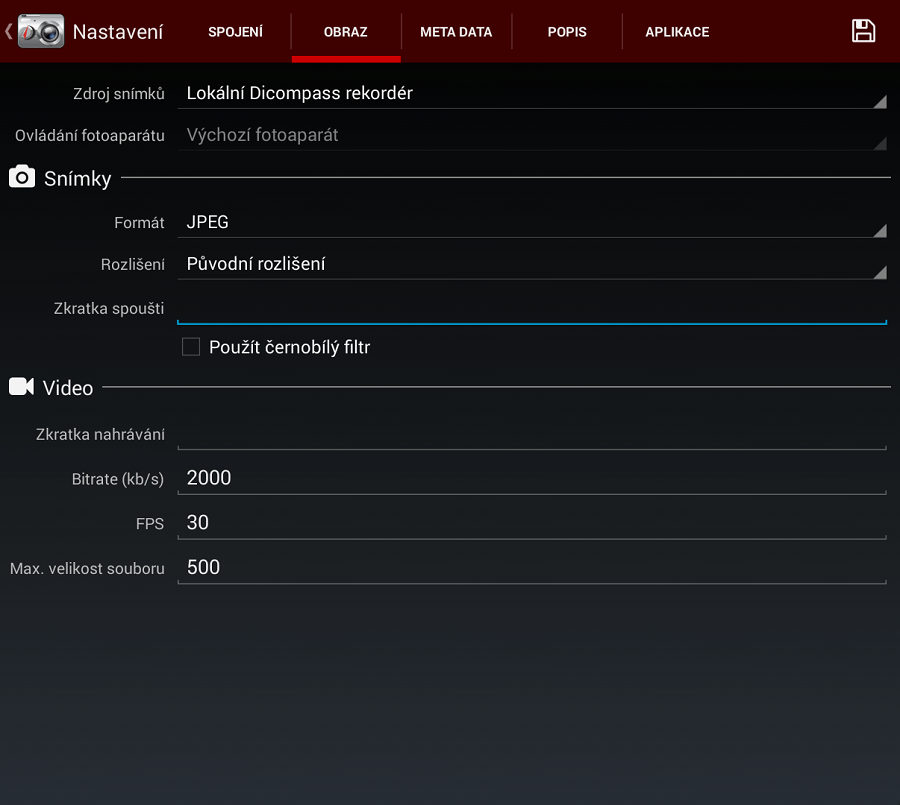

4.2. Obraz

V této sekci je možno konfigurovat parametry snímků a videa.

Zdroj snímků - výběr video zdroje, možnost pro přepnutí na Dicompass Cameru
Ovládání fotoaparátu - výběr předdefinovaných zařízení pro Dicompass Cameru

4.2.1. Snímky

Formát - přepnutí mezi formáty JPEG a Little Endian
Rozlišení - výběr mezi třemi rozlišeními (4K, FULL HD, HD ready)
Zkratka spoušti - klávesová zkratka pro pořízení snímku
Použít černobílý filtr - po zaškrtnutí se výsledné snímky přelijí černobílým filtrem

4.2.2. Video

Zkratka nahrávání - klávesová zkratka pro nahrávání záznamu
Bitrate (kb/s) - Míra komprese záznamu videa
FPS - Snímková frekvence (počet snímků za vteřinu)
Max. velikost souboru - Po zvolené hodnotě se vždy nahrávávaný soubor rozdělí

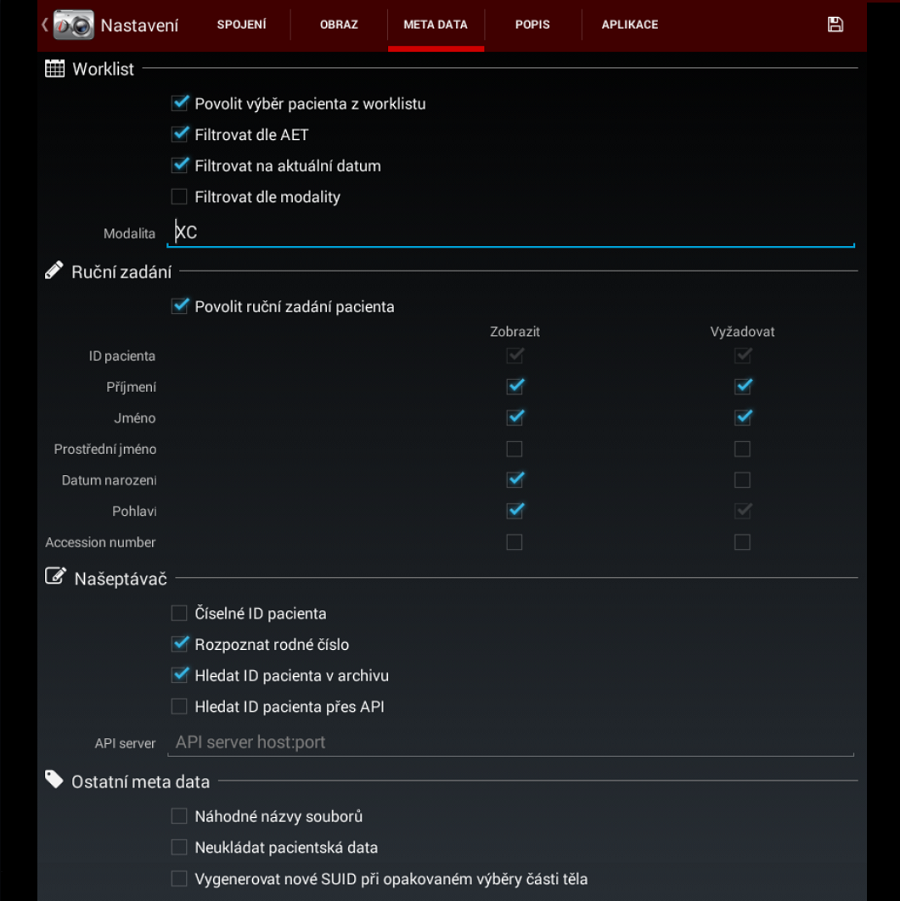

4.3. Meta data

Tato sekce nám umožňuje konfigurovat parametry pacientů, jejich ručního zadávání a našeptávání.

4.3.1. Worklist

Funkce worklist nám stahuje a zobrazuje frontu pacientů dle požadovaných parametrů:

Povolit výběr pacienta z worklistu - Při zaškrtnutí je možno vybírat pacienty z worklistu, v opačném případě je povoleno pouze ruční zadání pacienta
Filtrovat dle AET - Zobrazí a vyfiltruje pacienta dle nastavení AET
Filtrovat na aktuální datum - Zobrazí pacienty dnešního data
Filtrovat dle modality - Zobrazí pacienty dle zadané modality níže
Modalita - vložení typu modality

4.3.2. Ruční zadání

Povolit ruční zadání pacienta - v příapdě zaškrtnutí je možno zadat pacienta ručně, v opačném případě je povoleno zobrazení pacientů z worklistu
Zobrazované parametry pro ruční zadání pacienta - je možno zvolit variantu zobrazení a vyžádaní při zadávání.
- ID pacienta - defaultně zaškrtnuté pro obě varianty (nelze upravovat)
- Příjmení
- Jméno
- Prostřední jméno
- Datum narození
- Pohlaví - defaultně je vyžadováno (nelze upravovat)
- Accession number

4.3.3. Našeptávač

Číselné ID pacienta
Rozpoznat rodné číslo
Hledat ID pacienta v archivu
Hledat ID pacienta přes API - vyhledávání pacientů přes databazi API
API server - adresa API serveru

4.3.4. Ostatní meta data

Náhodné názvy souborů - při zaškrtnutí je název souboru vygenerován náhodně (nezačíná rodným číslem pacienta)
Neukládat pacientská data - při zaškrnutí si Dicompass Recorder nezapamatuje pacientská data pro příští tvoření
Vygenerovat nové SUID při opakovaném výběru části těla - Při zaškrtnutí je na stejném pacientovi u nové lokalizace snímku vytvořeno nové StudyID

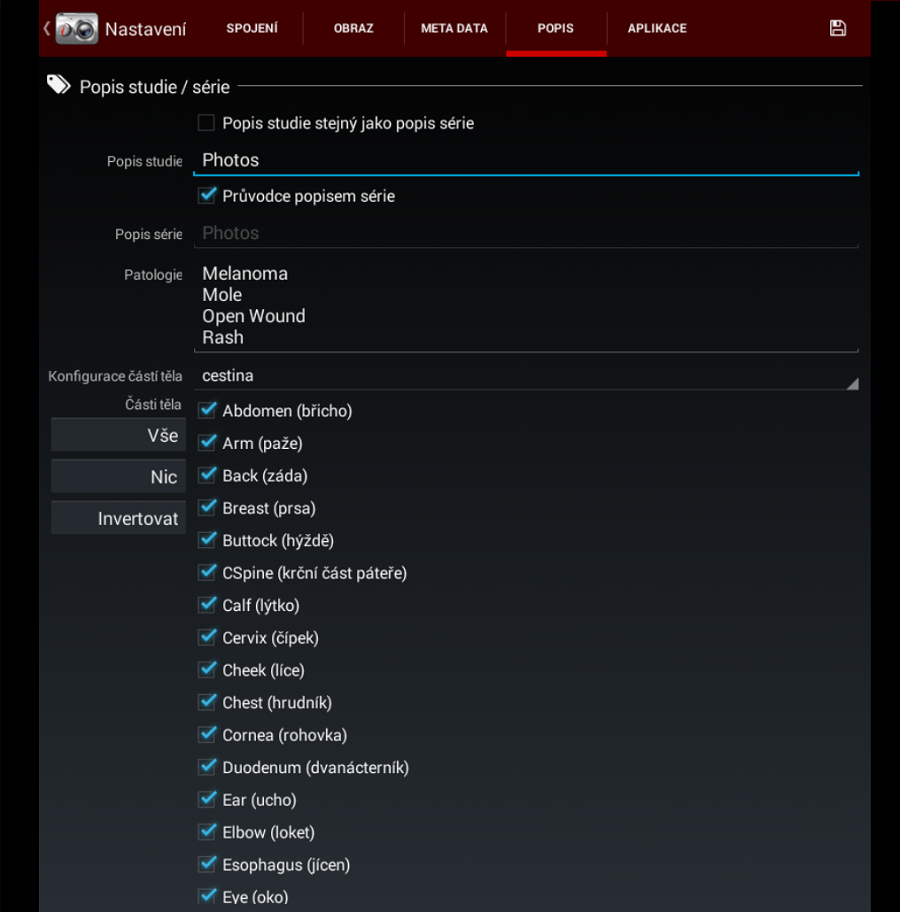

4.4. Popis

V sekci Popis upravujeme zobrazení popisů lokalizace. V Dicompass Recorderu není tato funkce defaultně nastavena. Tudíž lokalizace a popis snímků je zadáno napevno.

4.4.1. Popis studie/série

Popis studie stejný jako popis série
Popis studie - Zadání názvu studie
Průvodce popisem série - označení série dle určených zkratek lokalizace
Popis série - Zadání názvu pro sérii snímků
Patologie - Vytvoření vlastních parametrů vad a nálezů na pacientovi. Určení probíhá jako poslední parametr při lokalizaci na pacientovi.
Konfigurace části těla - výběr jazyka a parametrů zobrazení části těla pro lokalizaci
Části těla - Zobrazení všech parametrů pro určení lokalizace vady pacienta, jejich zaškrtnutím se určuje zobrazení

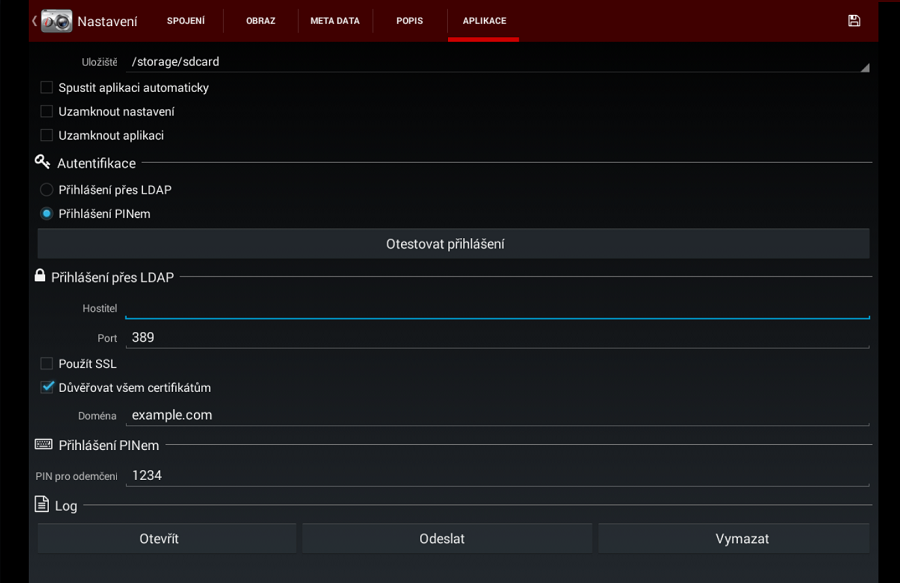

4.5. Aplikace

V poslední sekci se konfiguruje uložiště, přihlášení a zabezpečení aplikace

Uložiště - výběr cesty pro ukládání snímků
Spustit aplikaci automaticky - Při zaškrtnutí se po zapnutí zařízení spustí Dicompass Recorder jako první
Uzamknout nastavení - Veškeré nastavení se uzamkne a nelze měnit (ověření heslem)
Uzamknout aplikaci - Při spuštění aplikace vyžadováno heslo

4.5.1. Autentifikace

Přihlášení přes LDAP - Přihlášení do apliakce proběhne dle přihlašovacích údajů uživatele přes protokol LDAP
Přihlášení PINem - aplikace se spustí na základě přihlášení PIN kódu předdefinovaným uživatelem
Otestovat přihlášení - zobrazení přihlašovacího okna

4.5.2. Přihlášení přes LDAP

Hostitel - adresa na databázi přihlašovacích dat
Port - port k přístupu
Použít SSL - zaškrtnutí povolí šifrování dat
Důvěřovat všem certifikátům - při zaškrtnutí se automaticky podporují certifikáty pro odesílání snímků. V opačném případě se při nedůvěře certifikátu snímek neodešle.
Doména -

4.5.3. Přihlášení PINem

PIN pro odemčení - vytvoření hesla dle uživatele

4.5.4. Log

Log soubor slouží k záznamu běhu aplikace. Ukládají se informace o chybách aplikace, jak a proč vznikly. Soubor můžeme otevřít, odeslat a smazat.

Otevřít - Log soubor se otevře v textovém editoru androidu (nelze upravovat)
Odeslat - Soubor může být poslán prostředníctvím apliakcí třetích stran (email, facebook ..)
Smazat - Smažou se staré informace z logu a začnou se vytvářet nová.

Některé změny nastavení vyžadují restart aplikace.

datum 18.7.2016 vytvořil: Michal Seiner
